正齒輪減速無刷電機

精控電機的直流無刷電機通過優化設計，擁有降低噪音、降低振動、效率高，低干擾等優點，功率支持20w到3kw，直流無刷電機可廣泛應用于FA、泵、閥、太陽能、汽車等領域。支持OEM ODM以及多品種，小批量定制服務，歡迎咨詢。

精控電機三相BLDC的新產品，通過優化設計，降低噪音、降低振動、延長工作壽命，可使客戶受益。BLDC電機可廣泛應用于FA、泵、閥、太陽能、汽車等領域。

?

直流無刷電機主要有以下優點:

(1) 具有很好的機械特性和調節特性，可以替代直流有刷電機調速、變頻電機調速、異步電機加減速器調速。 (2) 可以低速大功率運行，省去減速器，直接驅動大的負載。 (3) 具有傳統直流有刷電機的許多優點，同時又取消了電刷、集電環結構。 (4) 轉矩性能優良,中、低速轉矩性能好，啟動轉矩大，啟動電流小。 (5) 無級調速，調速范圍廣，過載能力強。 (6) 體積小、質量輕、出力大。 (7) 軟啟軟停、制動特性好，可省去原有的機械制動或電磁制動裝置。 (8) 電機本身沒有勵磁損耗和電刷損耗，效率高，綜合節電效果好。 (9) 可靠性高、穩定性好、適應性強、維修與保養簡單。 (10) 耐顛簸震動、噪聲低、震動小、運轉平滑壽命長。 (11) 不產生火花，特別適合公共場所，抗干擾，安全性能好。

?

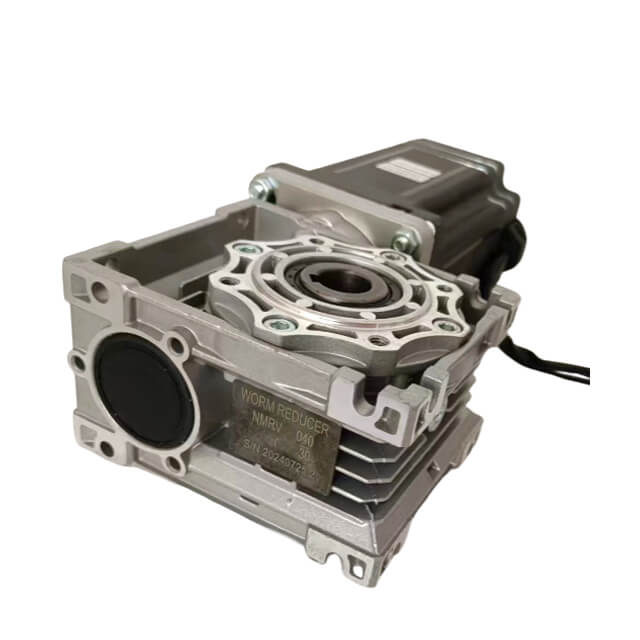

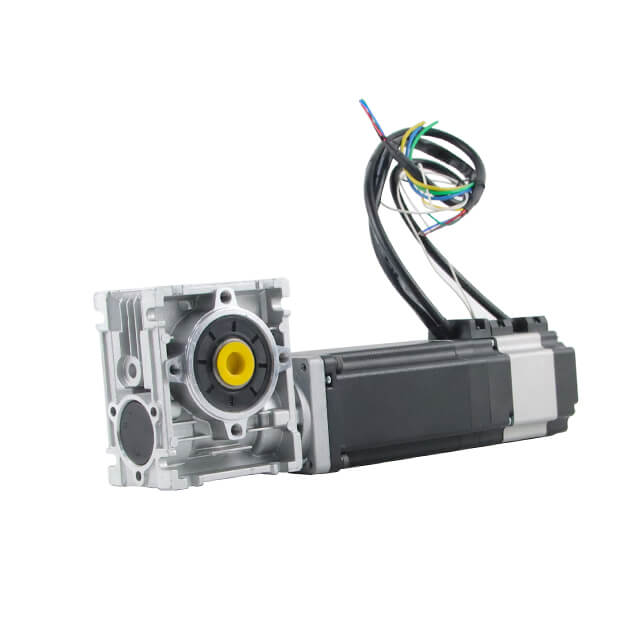

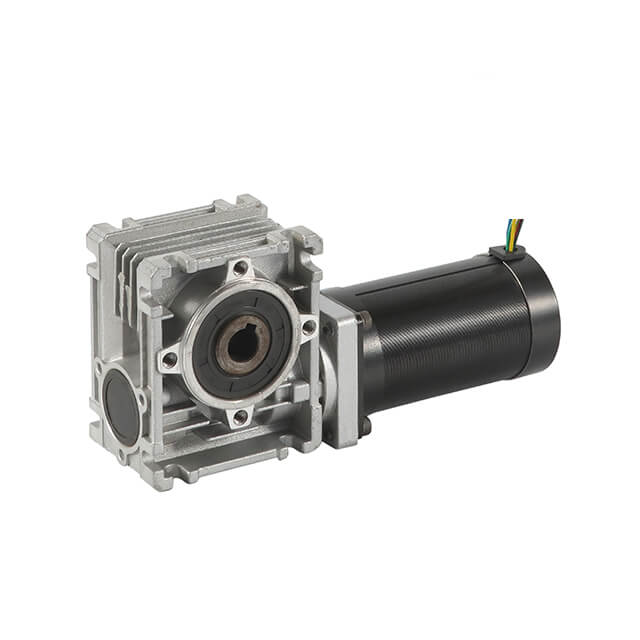

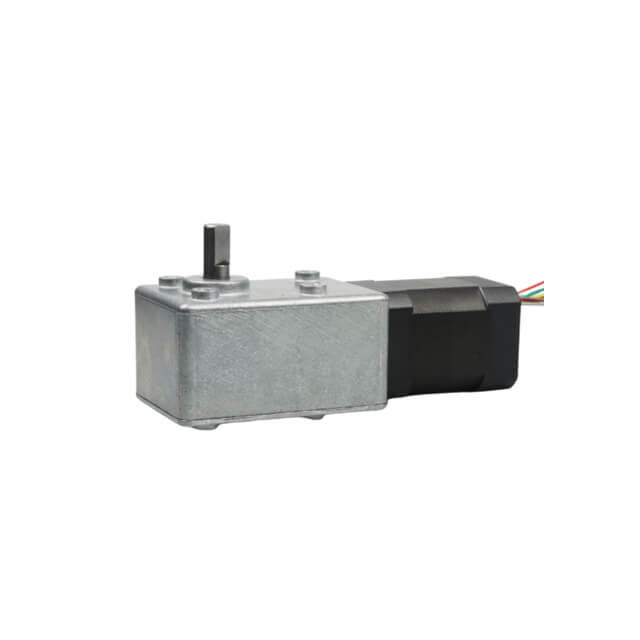

渦輪減速無刷電機（Worm Gear Brushless DC Motor）由無刷直流電機、蝸桿蝸輪減速機構、驅動控制器三部分組成。

無刷電機部分：采用永磁同步電機結構，轉子為永磁體，定子內嵌霍爾傳感器或采用無傳感算法，實現精準換相與平滑啟動。
渦輪減速機構：由蝸桿與蝸輪嚙合形成，能夠在緊湊空間內實現大速比減速，同時具備自鎖性能，即使在斷電狀態下也能保持負載位置不變。
控制驅動模塊：通過PWM信號控制電機速度與方向，結合FOC矢量控制算法或無感矢量驅動技術，實現高動態響應與高精度控制。

渦輪減速無刷電機憑借其高扭矩輸出、低噪音運行和免維護特性，已成為諸多工業設備、機器人系統以及自動門控裝置的核心驅動力。

Nema17 42BLS系列渦輪減速直流無刷電機

直流無刷電動機，功率：20W ~ 110W，額定電壓：24V，額定轉速：4000rpm，額定力矩：0.0625N.m ~ 0.25N.m （減速前）

可選配：電機參數，減速箱，剎車，編碼器，一體機……

型號	相數	極數	額定電壓	額定轉速	額定轉矩	額定電流	額定功率	機身長度	轉動慣量	適配驅動器	重量
型號	Phase	Poles	Vdc	Rpm	N.m	A	W	mm	g.cm²	/	Kg
JK42BLS01	3	8	24	4000	0.0625	1.8	26	41	24	JKBLD120	0.3
JK42BLS02	3	8	24	4000	0.125	3.3	52.5	61	48	JKBLD120	0.45
JK42BLS03	3	8	24	4000	0.185	4.8	77.5	81	72	JKBLD120	0.65
JK42BLS04	3	8	24	4000	0.25	6.3	105	100	96	JKBLD120	0.8

Nema23 57BLS 渦輪減速直流無刷電機

直流無刷電動機，功率：20W~ 190W，額定電壓：36V，額定轉速：4000rpm，額定力矩：0.055N.m ~ 0.44N.m (減速前)

可選配：電機參數，減速箱，剎車，編碼器，一體機……

型號	相數	極數	額定電壓	額定轉速	額定轉矩	額定電流	額定功率	機身長度	轉動慣量	適配驅動器	重量
型號	Phase	Poles	Vdc	Rpm	N.m	A	W	mm	g.cm²	/	Kg
JK57BLS005	3	4	36	4000	0.055	1.2	23	37	30	JKBLD300	0.33
JK57BLS01	3	4	36	4000	0.11	2.0	46	47	75	JKBLD300	0.44
JK57BLS02	3	4	36	4000	0.22	3.6	92	67	119	JKBLD300	0.75
JK57BLS03	3	4	36	4000	0.33	5.3	138	87	173	JKBLD300	1.0
JK57BLS04	3	4	36	4000	0.44	6.8	184	107	230	JKBLD300	1.25

Nema23 57BLS 渦輪減速箱參數

型號	NMRV30
適配電機功率 /KW	≤0.18
減速比	5	7.5	10	15	20	25	30	40	50	60	80
效率 %	40-70
適配電機最大機座 /mm	63
力矩 /N.m	24
輸出孔直徑 /mm	14
輸入孔直徑 /mm	9/11
減速箱重量 /Kg	1.2

Nema24 60BLS系列渦輪減速箱直流無刷電機

直流無刷電動機，功率：94W~377W，額定電壓：48V，額定轉速：3000rpm，額定力矩：0.3N.m ~ 1.2N.m（減速前）

可選配：電機參數，減速箱，剎車，編碼器，一體機……

型號	相數	極數	額定電壓	額定轉速	額定轉矩	額定電流	額定功率	機身長度	轉動慣量	適配驅動器	重量
型號	Phase	Poles	Vdc	Rpm	N.m	A	W	mm	kg.cm²	/	Kg
JK60BLS01	3	8	48	3000	0.3	2.8	94	78	0.24	JKBLD300	0.85
JK60BLS02	3	8	48	3000	0.6	5.2	188	99	0.48	JKBLD300	1.25
JK60BLS03	3	8	48	3000	0.9	7.5	283	120	0.72	JKBLD750	1.65
JK60BLS04	3	8	48	3000	1.2	9.5	377	141	0.96	JKBLD750	2.05

Nema24 60BLS 渦輪減速箱參數

型號	NMRV30
適配電機功率 /KW	≤0.18
減速比	5	7.5	10	15	20	25	30	40	50	60	80
效率 %	40-70
適配電機最大機座 /mm	63
力矩 /N.m	24
輸出孔直徑 /mm	14
輸入孔直徑 /mm	9/11
減速箱重量 /Kg	1.2

Nema 34 86BLS系列渦輪直流無刷電機

直流無刷電動機，功率：110W~660W，額定電壓：48V，額定轉速：3000rpm，額定力矩：0.35N.m ~ 2.1N.m

可選配：電機參數，減速箱，剎車，編碼器，一體機……

型號	相數	極數	額定電壓	額定轉速	額定轉矩	額定電流	額定功率	機身長度	轉動慣量	適配驅動器	重量
型號	Phase	Poles	Vdc	Rpm	N.m	A	W	mm	kg.cm²	/	Kg
JK86BLS58-X002	3	8	48	3000	0.35	3	110	71	0.4	JKBLD750	1.5
JK86BLS71-X001	3	8	48	3000	0.7	6.3	220	84.5	0.8	JKBLD750	1.9
JK86BLS84	3	8	48	3000	1.05	9	330	98	1.2	JKBLD750	2.3
JK86BLS98-X015	3	8	48	3000	1.56	11.5	440	111.5	1.6	JKBLD750	2.7
JK86BLS125-X015	3	8	48	3000	2.1	18	660	138.5	2.4	JKBLD750	4

Nema 34 86BLS 渦輪減速箱參數

型號	NMRV40
適配電機功率 /KW	≤0.37
減速比	5	7.5	10	15	20	25	30	40	50	60	80	100
效率 %	35-70
適配電機最大機座 /mm	71
力矩 /N.m	52
輸出孔直徑 /mm	18
輸入孔直徑 /mm	11/14
減速箱重量 /Kg	2.3
